JP型低壓配電無功補償綜合柜是一種本著安全、經濟、合理、可靠的原則而設計的新型戶外配電無功補償綜合柜。適用于城網、農網改造、工礦企業、路燈照明、住宅小區等交流50Hz、額定電壓380V的配電系統中，具有電能分配、控制、保護、無功補償、電能計量等多功能的新型戶外綜合配電箱。

JP系列戶外配電無功補償綜合柜適用于0.4kV電壓等級的電能分配、計量、保護和無功功率自動補償。

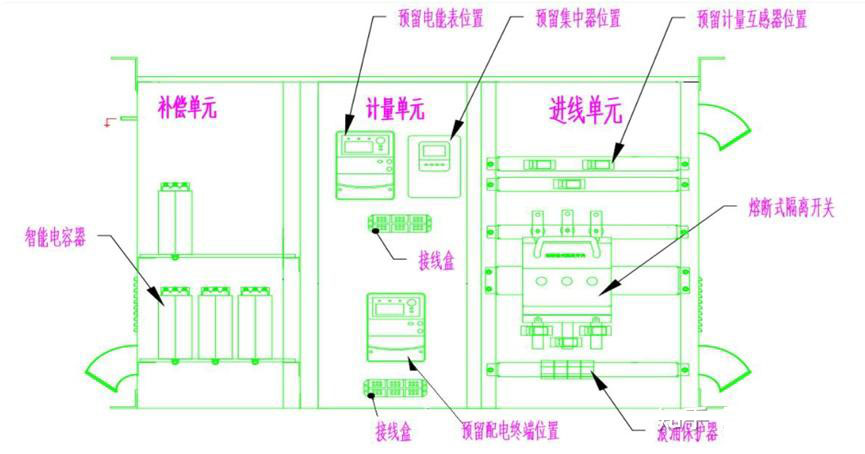

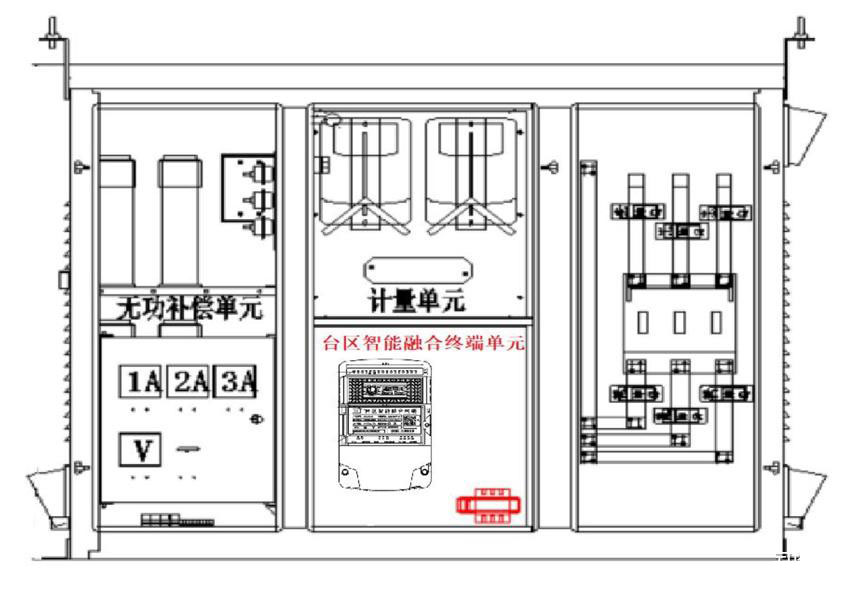

二、結構：

JP柜是一種具有特殊結構的配電柜，通常由外殼、斷路器、接線端子、電源輸入和輸出等組成。外殼采用防護等級高的材料，能夠有效保護內部設備免受外界環境的影響。斷路器用于控制電流的開關，保障電路的安全運行。接線端子用于連接不同電器設備，實現電能的傳輸和分配。電源輸入和輸出接口用于連接外部電源和其他電器設備。

JP柜的結構緊湊、安全可靠，能夠滿足不同電力系統的需求。

三、JP柜技術參數

1、額定電壓：400V

2、額定頻率：50Hz或60Hz

3、 配用 變壓器容量分別為: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630（kVA ）

4、電容分組：一般分2、3、4、5級，如用戶有特殊要求，按用戶要求配置。

5、饋電回路：一般分2路,每路按所配變壓器總容量的80%～100%配置,如用戶有特殊要求,按用戶要求。

6、補償方式：三相補償和單相補償相結合；補償容量：420kvar~60kvar

7、控制物理量：無功功率或無功電流

8、最快響應時間：≤20ms

9、柜體高度：2000mm、 2200mm；寬度：600、800、1000、1200mm；厚度：600、800、1000mm；

10、防護等級室內不低于：IP30，室外不低于IP65。

四、功能

JP柜作為一種配電柜，具有多種功能。它能夠對電能進行分配和控制，實現電力系統的合理利用。JP柜還能夠對電流進行監測和保護，及時發現和處理電力故障，保障電力設備和用戶的安全。JP柜還能夠實現遠程監控和智能控制，提高電力系統的運行效率和可靠性。

通過這些功能，JP柜能夠滿足不同場景下的電力需求，為用戶提供穩定、安全、高效的電力供應。

五、優勢

JP柜相比傳統配電柜具有多項優勢。它的結構緊湊，占用空間小，適用于空間有限的場所。JP柜具有較高的安全性能，能夠有效防止電力事故的發生。JP柜還具有較高的可靠性和穩定性，能夠長時間穩定運行。

JP柜還具備智能化的特點，能夠實現遠程監控和自動化控制，提高電力系統的運行效率和智能化水平。

這些優勢使得JP柜在電力領域具有廣闊的應用前景。

六、未來發展

隨著電力需求的不斷增長和電力系統的不斷升級，JP柜作為一種配電柜將會有更廣闊的發展前景。未來，JP柜將更加智能化，能夠實現更精確的電力控制和管理。JP柜還將更加節能環保，采用更高效的電力傳輸和分配技術。

隨著科技的發展和應用的不斷創新，JP柜將成為電力系統中不可或缺的重要組成部分。
